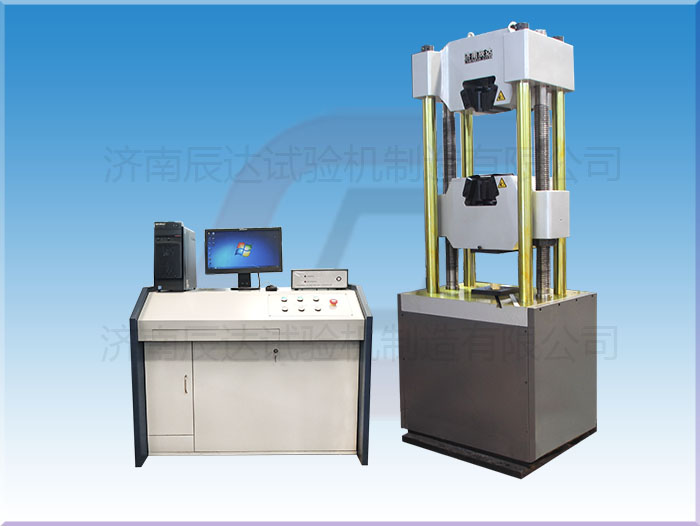

萬能試驗機是一款具備拉力試驗機、壓力試驗機等多種實驗設備功能的產品,不過對其內部結構有必要了解一下,這樣才能選擇更適合自己使用的機型。以下將對萬能試驗機內部結構進行詳細介紹。
①變形的測量
經過變形測量安裝來測量,它是用來測量試樣在實驗過程中產生的形變。該安裝上有兩個夾頭,經過一系列傳動機構與裝在測量安裝頂部的光電編碼器連在一同,當兩夾頭間的間隔發作變化時,帶動光電編碼器的軸旋轉,光電編碼器就會有脈沖信號輸出。再由單片機對此信號停止處置,就能夠得出試樣的變形量。
②力值測量
經過測力傳感器、放大器和數據處置系統來完成測量。常用的測力傳感器是應變片式傳感器,當外力作用在傳感器上時,惹起傳感器輸出電壓的變化,而傳感器輸出的電壓經過放大器和數據處置系統。將電信號轉化成數值,即所施加力的大小
③橫粱位移的測量其原理同變形測量大致相同,都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
